La caméra à grande vitesse peut rencontrer la reconnaissance visuelle des composants avec le diamètre moins de 10 millimètres

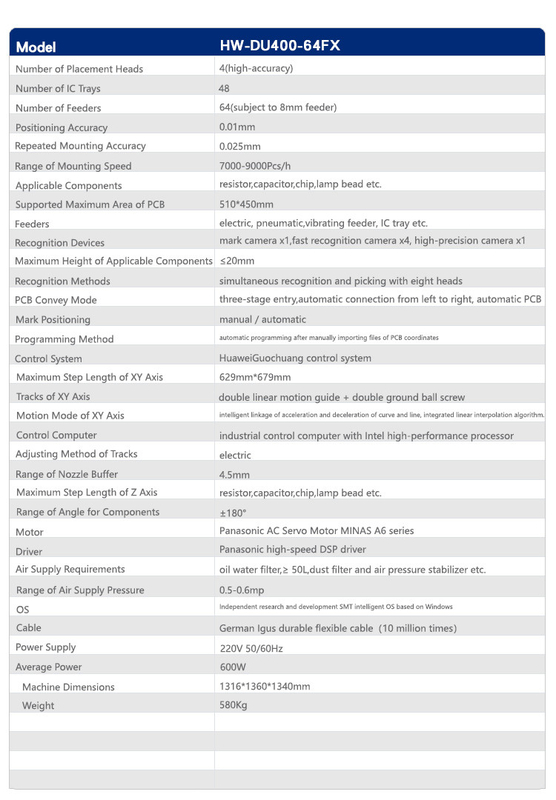

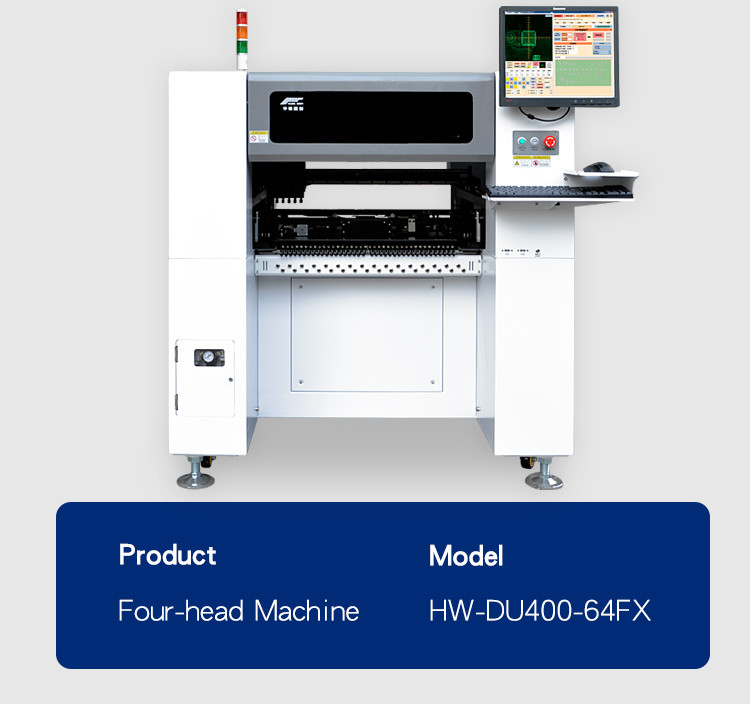

Le HW-DU400-64F est notre modèle plus populaire avec la vision. Le HW-DU400-64F offre technologiquement les caractéristiques avancées avec la zone de manoeuvre de 360mm x de 600mm, 64 positions simples de conducteur (jusqu'à 120 conducteurs utilisant des conducteurs de banque) où l'installation, faciles rapides de l'opération et fiabilité élevée sont primordiales.
Caractéristiques du système
* le plus de haute qualité avec l'équipement le plus avancé à une solution rentable
* cph jusqu'à 10000 de taux de placement
* place exactement un large éventail de composants comprenant 0201, 0402, LED, BGA, QFN…
* taille accessible de composants : 20mm
1. stations 120pcs matérielles -- peut rencontrer les conditions le montage de divers matériaux et de diverses caractéristiques et des paquets du produit.
1) les stations matérielles de 120pcs 8mm soutiennent le conducteur électrique de NXT, le conducteur électrique de 12mm, de 16mm, de 24mm, de 32mm et de 44mm NXT, le conducteur de vibration et les plateaux d'IC.
2)Spécifications électriques de plate-forme de NXT : conducteur électrique de 8mm-44mm NXT, alimentation à l'étable électrique de conducteur, haute précision, longue durée de vie.
2. 8 groupes de têtes de montage indépendantes - 8 groupes de monter des têtes sont distribués avec différents becs, qui conviennent aux conditions de montage des produits avec plus de caractéristiques.
1) 8 groupes de têtes de support peuvent réaliser que les doubles bras et quatre têtes sélectionnent simultanément, prennent le matériel en même temps, l'efficacité de sélection est améliorés considérablement.
3. L'efficacité complète est 20000pcs/h, et l'efficacité maximum est 26000pcs/h.
1) Montant la vitesse de divers composants (résistance, capacité, puce) 20000 pcs/h.
2) Seulement la capacité ou la résistance ou la lampe de LED montant la vitesse est 26000pcs/h.
4. 8pcs caméras à grande vitesse, caméras 2pcs à haute définition -- pour répondre aux besoins de reconnaissance visuelle de divers composants.
1) La caméra à grande vitesse peut rencontrer la reconnaissance visuelle des composants avec le diamètre moins de 10 millimètres, y compris la résistance, la capacité, la perle de lampe, les transistors, les diodes, etc.
5.Resistance et capacité au-dessus de 0201, goupilles de 0.3mm ébrèchent.
1) Conducteur électrique d'utilisation pour répondre aux exigences de montage de 0201 composants.
2) La caméra de la haute définition avec la vision précise peut répondre aux exigences de support de puce de QPF, de BGA, de QFP, etc.
6. Carte PCB avec l'épaisseur moins de 3mm, 340*560mm.
1) Carte PCB de soutien avec l'épaisseur de 1 mm-3 millimètre.
Composants
L'aide de système de vision de HW permet le placement précis de 0201, BGA, QFN, QFP, LED et un large éventail de pratiquement tous les composants de SMT.
Système de vision
Les systèmes de transfert de vision de HW-séries est facile à la programmation pour tous les opérateurs, intelligent et rapide à l'opération
Conducteurs
Le conducteur pneumatique de Yamaha et le conducteur d'Electricial ont été adoptés, des tailles incluent 8mm, 12mm, 16mm, 24 millimètres, 32mm et 44mm.
