Machine de transfert principale de SMT SMD LED du fournisseur six professionnel de SMT pour la chaîne de production de SMT
Le HW-DU800-96F est notre modèle plus populaire avec la vision. Le HW-DU800-96F offre technologiquement les caractéristiques avancées avec la zone de manoeuvre de 400mm x de 700mm, 96 positions simples de conducteur (jusqu'à 120 conducteurs utilisant des conducteurs de banque) où l'installation, faciles rapides de l'opération et fiabilité élevée sont primordiales.
Caractéristiques du système
* le plus de haute qualité avec l'équipement le plus avancé à une solution rentable
* cph jusqu'à 13000 de taux de placement
* place exactement un large éventail de composants comprenant 0201, 0402, LED, BGA, QFN…
Composants
L'aide de système de vision de HW permet le placement précis de 0201, BGA, QFN, QFP, LED et un large éventail de pratiquement tous les composants de SMT.
Système de vision
Les systèmes de transfert de vision de HW-séries est facile à la programmation pour tous les opérateurs, intelligent et rapide à l'opération
Conducteurs
Le conducteur de NXT Electricial ont été adoptés, des tailles incluent 8mm, 12mm, 16mm, 24 millimètres, 32mm et 44mm.
|
Nombre de conducteurs
|
50
|
|
Nombre de plateau d'IC
|
6
|
|
Nombre de caméras
|
6
|
|
Nombre de têtes
|
4
|
|
Puissance moyenne
|
400W
|
|
Positionnement de la précision
|
0.01MM
|
|

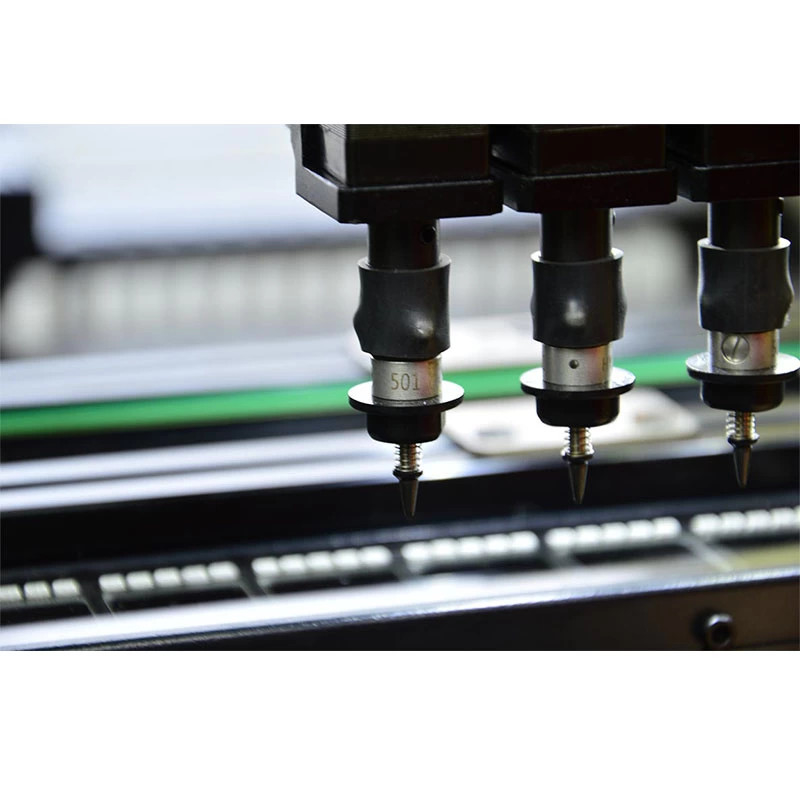

La gamme de tampon du bec d'aspiration
|
4.5MM
|
|
Alimentation d'énergie
|
220V, 50/60Hz
|
|
Air comprimé
|
0.5-0.6Mpa
|
|
Moteur d'entraînement
|
Moteur servo de Panasonic
|
|
Source de vide de bec d'aspiration
|
générateur marche-arrêt ultra-rapide de vide avec le briseur de vide
|
|
Secteur maximum de carte
|
600X455mm
|
|
Portée maximum de voyage à l'axe de Z
|
20MM
|
|
Conducteur de bande
|
8, 12, 16, 24mm et aspiration de vibration (montant la puce de tuyau)
|
|
Vitesse de montage maximum
|
7000Pcs/H
|
|
Vitesse de montage moyenne de résistance de montage réelle
|
8000Pcs/H
|
|
Rail de guide d'entraînement de XYZ
|
Rail de guide linéaire de rechargement à haute précision de TBI
|
|
Système d'entraînement de mouvement
|
Commande ultra-rapide de Panasonic DSP
|
|
Système d'exploitation
|
système d'exploitation complètement automatique de mounter de puce independentlydeveloped par Huawei Guochuang basé sur Windows
systemand de fonctionnement il soutient Windows Xp
système d'exploitation win7
|
|
Angle d'élément
|
0-360°, rotation synchrone pendant le mouvement
|
|
Mode d'opération de X/Y
|
courbe intelligente de la tringlerie linéaire d'accélération et de décélération
|
|
Positionnement de point de MARQUE
|
complètement automatique (le point de MARQUE peut être s'ajuster à volonté)
|
|
Alarme intelligente
|
correction automatique, remplissage automatique, alarme de alimentation de pénurie
|
|
Mode entrant de plat
|
connexion automatique de gauche à droite dans le positionnement sectionsautomatic simple de transfert de carte PCB. positionnement de /plunger
alimentation manuelle de plat.
|
|
Visualisation
|
17-inch affichage-commande industriel, 4:3, résolution : 1280 x1024
|
|
Nombre de caméras de reconnaissance
|
Une caméra de reconnaissance de mark, quatre caméras de rapide-reconnaissance et une caméra de précis-reconnaissance
|
|
Portée de montage adaptative
|
Adaptatif à 0201, à 0402, à 0603, à 0805, à 1206, à diode, à audion, à IVROGNE, à QFPwithin 40*40mm et à la distance ≥0.3mm de goupille
(distance centrale de 0.5mm) et BGA
|
|
Poids de produit
|
280KG
|
|
Dimension
|
900X1140X1340mm
|
