Montant la vitesse de divers composants (résistance, capacité, puce) 20000 pcs/h.
Machine de transfert, Chip Mounter Surface Mounter, machine de Smt
Le degré de participation manuelle dans le processus de la programmation est moins de 15%, la majeure partie du travail est entrepris par la pièce de logiciel de la machine et automatiquement accompli.
porduct
Le HW-T8-80F est notre modèle plus populaire avec la vision. Le HW-T8-80F offre technologiquement les caractéristiques avancées avec la zone de manoeuvre de 260mm x de 400mm, 50 positions simples de conducteur (jusqu'à 120 conducteurs utilisant des conducteurs de banque) où l'installation, faciles rapides de l'opération et fiabilité élevée sont primordiales.
Système de vision
Les systèmes de transfert de vision de HW-séries est facile à la programmation pour tous les opérateurs, intelligent et rapide à l'opération
Le conducteur pneumatique de Yamaha et le conducteur d'Electricial ont été adoptés, des tailles incluent 8mm, 12mm, 16mm, 24 millimètres, 32mm et 44mm.
| Nombre de têtes de placement | 8 (de grande précision) |
| Nombre de plateaux d'IC | 96 |
| Nombre de conducteurs | 120 (sujet au conducteur de 8mm) |
| Positionnement de l'exactitude | 0.01mm |
| Répété montant l'exactitude | 0.05mm |
| Montage de la gamme de vitesse de la résistance | composants de la capacité 20000-26000Pcs/h |
| Composants applicables | résistance, condensateur, puce, perle 0201-30*30mm etc. de lampe. |
| Région maximum soutenue de carte PCB | 50*50mm--340*330mm |
| Conducteurs | Conducteur de NXTelectric, conducteur vibrant, plateau etc. d'IC. |
| Dispositifs de reconnaissance | caméra x2, caméra rapide x8, caméra à haute précision x1 de marque de reconnaissance |
| Hauteur maximum des composants applicables | ≤20mm |
| Méthodes de reconnaissance | reconnaissance simultanée avec huit têtes |
| La carte PCB donnent le mode | entrée à trois étages, connexion automatique de gauche à droite, positionnement automatique de carte PCB |
| Mark Positioning | manuel/automatique |
| Méthode de programmation | programmation automatique après avoir manuellement importé des dossiers des coordonnées de carte PCB |
| Système de contrôle | Système de contrôle 2021 de HuaweiGuochuang |
| Longueur d'étape maximum d'axe DE X/Y | 423mm*734mm 423mm*734mm (laissés) (droit) |

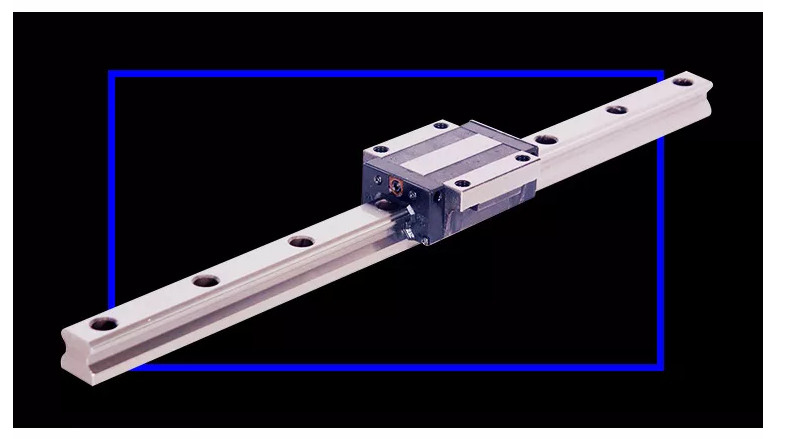

| Voies d'axe DE X/Y | guide + tournevis de mouvement linéaire |
| Mode de mouvement d'axe DE X/Y | tringlerie intelligente d'accélération et décélération de courbe et de ligne, algorithme linéaire intégré d'interpolation. |
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
