Petite chaîne de production de SMT/four de transfert de la machine GP400 /Reflow, soudure de vague, imprimantes de pochoir
description de porduct

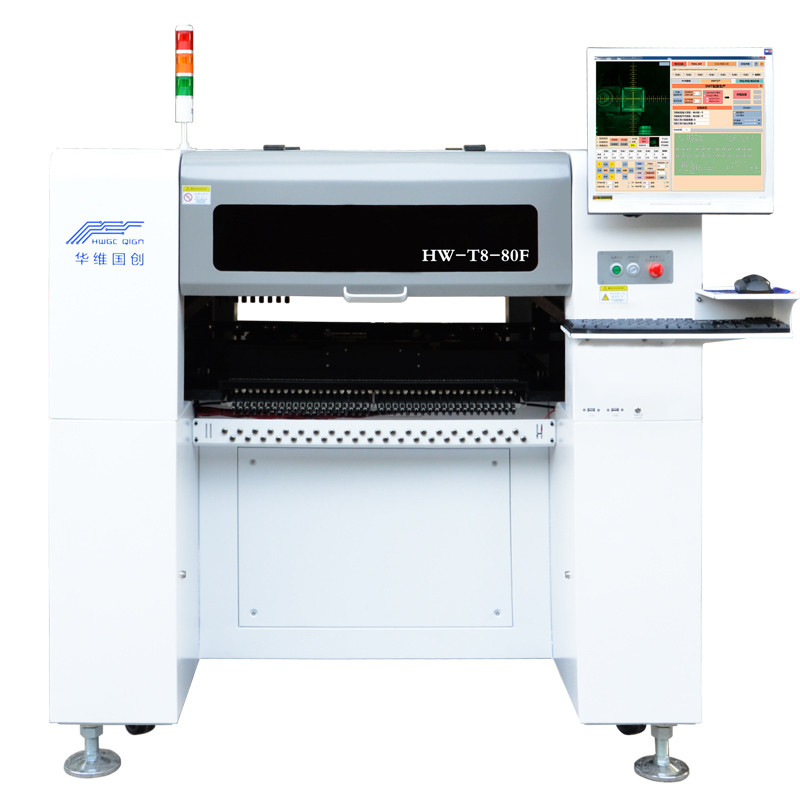

Le HW-T8-80F est notre modèle plus populaire avec la vision. Le HW-T4-44/50F offre technologiquement les caractéristiques avancées avec la zone de manoeuvre de 380mm x de 400mm, 80 positions simples de conducteur (jusqu'à 120 conducteurs utilisant des conducteurs de banque) où l'installation, faciles rapides de l'opération et fiabilité élevée sont primordiales.
Caractéristiques du système
* le plus de haute qualité avec l'équipement le plus avancé à une solution rentable
cph jusqu'à 13000 de taux de *Placement
place *Accurately un large éventail de composants comprenant 0201, 0402, LED, BGA, QFN…
|
|
|
Secteur maximum de carte
|
400*200 millimètre
|
|
Nombre de monter des têtes
|
4
|
|
Gamme de mouvement maximum d'axe de Z
|
20 millimètres
|
|
Taux de montage maximum
|
9 500 PCS/hour
|
|
Taux de montage moyen
|
8 000 PCS/hour
|
|
Positionnement de l'exactitude
|
0,01 millimètres
|
|
Chaîne d'amortissement de bec d'aspiration
|
4,5 millimètres
|
|
Alimentation d'énergie
|
220V/110V, 50 hertz
|
|
Air comprimé :
|
0.6-0.7 MPA
|
|
Puissance moyenne
|
400 W
|
|
Mode de reconnaissance
|
Quatre têtes ont synchronisé la reconnaissance
|
|
Nombre de caméras
|
une caméra de marque, quatre caméras à grande vitesse, une caméra à haute définition
|
|
Poids de produit
|
210KG
|
|
Mode d'accès de carte PCB
|
automatique Gauche-dans et accès droit-, fonction de gauche à droite de soutien de connexion de dispositif
|
|
Quantité de plateaux
|
Jusqu'à 48 composants de alimentation de non-conducteur sont soutenus, qui peuvent spécifier ses coordonnées dans la marge de montage.
|
|
Vitesse complexe pour monter la résistance et la puce
|
6000/CPH
|
Montage de la gamme d'exactitude
|
0201-40*40mm, espacement 0.3mm de Pin
|
|
Puce (qui soutiennent le conducteur électrique assorti peut monter les 0402,0201)
|
|
Quantité de conducteurs
|
50 PCS
|
|
Moteur de service
|
Moteur servo de Panasonic
|
