Machine de fabrication de transfert SMD BGA HW-T6-64F HWGC de SMT de fabricant d'usine soudure auto&semi-automatique après le mounter de puce d'imprimante
Chargeur automatique de carte PCB
La machine de placement de SMT peut directement mettre le panneau de finition de impression de carte PCB sur la voie pour réaliser le chargement automatique de conseil, visant et plaçant et montant. Elle soutient des multi-conducteurs : conducteurs du maximum 50. La taille du plateau standard d'IC, conducteur de tube, conducteur de bâton peut être réglable.

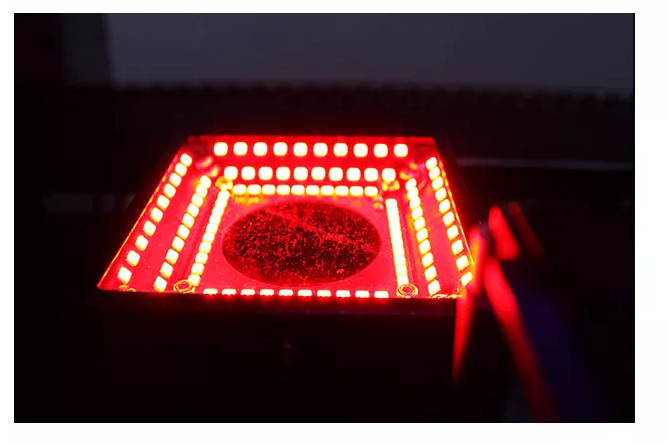

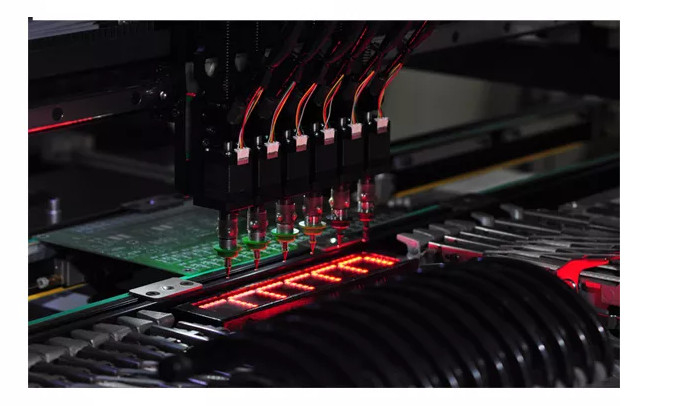

Identification synchrone par quatre ensembles de caméras

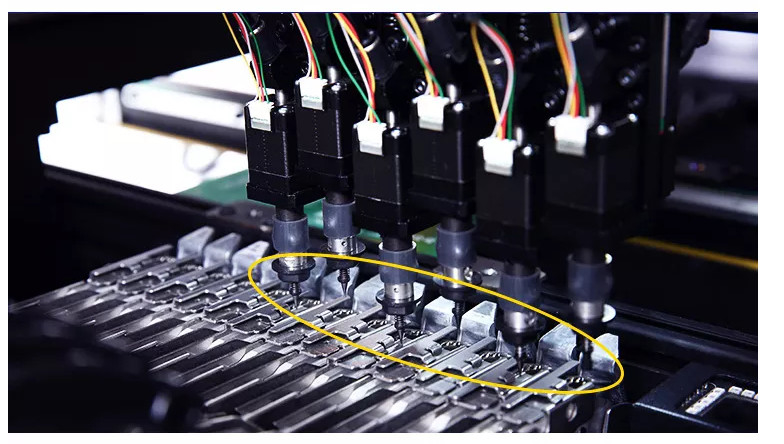

La machine de placement de SMT est équipée de 6 caméras : un MARK, une caméra de haute précision et 4 caméras à grande vitesse. Elle peut réaliser l'identification 4 synchrone principale pour assurer la vitesse et la précision du support. La configuration standard est 16 becs d'aspiration de haute précision de JUKI.
Système servo
La machine de placement de SMT est équipée du système servo importé de Panasonic, Japon avec la haute précision et la stabilité pour assurer le support stable de 24 heures.
Chaîne
Il adopte la chaîne résistante et à l'épreuve des usages à haute pression d'entrave qui est le même type que celui de machines importées. La chaîne d'entrave peut soutenir des milliers de périodes de pression de preuve.

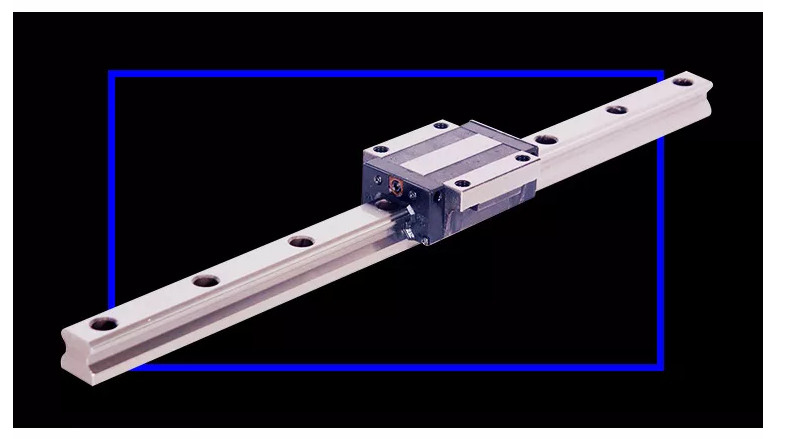

Voie

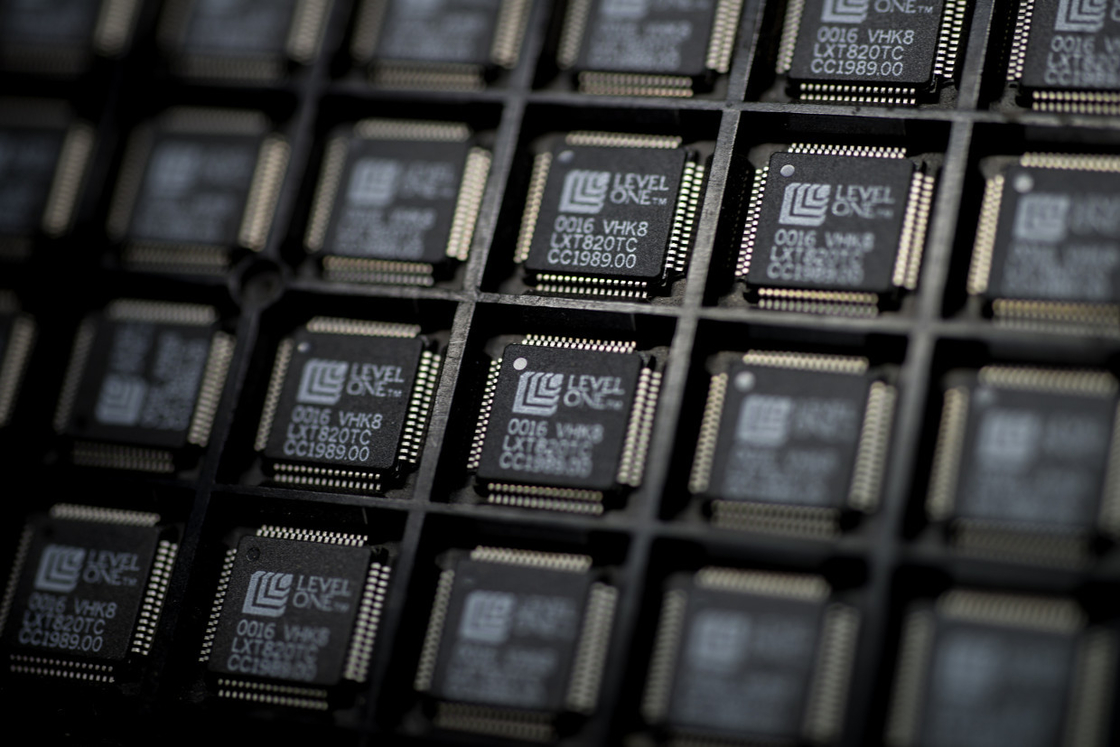

Il adopte la voie de haute précision de TBI Taïwan qui a précision à faible bruit et haute pour assurer le taux d'exactitude de puces de BGA.
Convoyeur
Cette machine de placement de SMT peut être automatiquement reliée au convoyeur qui peut transporter le panneau de carte PCB à la machine de soudure de ré-écoulement de SMT sans assistant manuel, de ce fait coût de la main-d'oeuvre économisant.
Paramètre technique :
| Spécifications | |
| Nombre de conducteurs | 50 |
| Rail de guide d'entraînement de XYZ | Rail de guide à ligne directe résistant à haute précision |
| Nombre de caméras | 6 |
| Nombre de têtes | 4 |
| Puissance moyenne | 400W |
| Panneau de carte PCB dans | conseil automatique |
| Guide | Guide de vis |
| Vitesse de montage maximum | 9500 Pcs/h |
| Vitesse de montage moyenne de résistance de montage réelle | 8000Pcs/h |
| Chaîne de précision de Mounter | 0201-40 * 40 millimètres, puces d'espacement de goupille de 0,3 millimètres |
| Portée maximum de voyage à l'axe de Z | 20mm |
| Secteur maximum de carte | 400×200mm |
| Positionnement de la précision | 0.01mm |
| La gamme de tampon du bec d'aspiration | 4.5mm |
| Poids | 300KG |
| Dimension | 900*1140*900mm |
| Alimentation d'énergie | 220V, 50/60Hz ou 110V |
| Air comprimé | 0.6-0.7Mpa |
| Moteur d'entraînement | Moteur servo de Panasonic |
| Système d'entraînement de mouvement | Commande ultra-rapide de Panasonic DSP |
| Mode de reconnaissance | Reconnaissance simultanée de quatre têtes |
| Source de vide de bec d'aspiration | Générateur marche-arrêt ultra-rapide de vide avec le briseur de vide |
| Système d'exploitation | Système d'exploitation du système d'exploitation de mounter complètement automatique de puce. |
| Indépendamment développé par nous a basé sur le système d'exploitation de Windows | |
| Appuis Windows Xp, win7 | |
| Angle d'élément | rotation 0-360°synchronous pendant le mouvement |
| Mode d'opération de X/Y | Courbe intelligente de la tringlerie linéaire d'accélération et de décélération |
| Positionnement de point de MARQUE | Complètement automatique (le point de MARQUE peut être s'ajuster à volonté) |
| Alarme intelligente | Correction automatique, remplissage automatique, alarme de alimentation de pénurie |
| Mode entrant de plat | Connexion automatique de gauche à droite dans les sections simples |
| Positionnement automatique de transfert de carte PCB/plongeur plaçant, alimentation manuelle de plat | |
| Visualisation | 17-inch affichage-commande industriel, 4:3, résolution : 1280 x1024 |
| Nombre de caméras de reconnaissance | Une caméra de reconnaissance de mark, quatre caméras de rapide-reconnaissance |
| Une caméra de précis-reconnaissance. | |
| Portée de montage adaptative | Adaptatif à 0201 0402, 0603, 0805, 1206, diode, audion, IVROGNE, QFP |
| Sur 40*40mm et la distance ≥0.3mm de goupille | |
