120 positions simples de conducteur où l'installation rapide facile de l'opération et la fiabilité élevée sont primordiales.
description de porduct
Le HW-DSQ800-120F est notre modèle plus populaire avec la vision. Le HW-DSQ800-120F offre technologiquement les caractéristiques avancées avec la zone de manoeuvre de 260mm x de 400mm, 120 positions simples de conducteur où l'installation, faciles rapides de l'opération et fiabilité élevée sont primordiales.
Caractéristiques du système
* le plus de haute qualité avec l'équipement le plus avancé à une solution rentable
* cph jusqu'à 25000-26000 de taux de placement
* place exactement un large éventail de composants comprenant 0201, 0402, LED, BGA, QFN…
Notre vision est de devenir une entreprise qui fait la machine de transfert domestique rentable de nos propres moyens et nous avons l'intention de casser la situation actuelle du monopole international.
Nous avons maintenu la philosophie d'être patriotes, pragmatiques, innovateurs aussi bien que de servir la société. Les produits de la machine de transfert en vente sont non seulement appréciés par des petites et moyennes entreprises à la maison, mais à l'étranger très bien également reçus par des consommateurs.
|
|
|
Nombre de têtes de placement
|
8 (de grande précision)
|
|
Nombre de plateaux d'IC
|
96
|
|
Nombre de conducteurs
|
120 (sujet au conducteur de 8mm)
|
|
Positionnement de l'exactitude
|
0.01mm
|
|
Répété montant l'exactitude
|
0.02mm
|
|
Gamme de monter la vitesse
|
20000-26000Pcs/h
|
|
Composants applicables
|
perle etc. de resistor.capacitor.chip.lamp.
|
|
Région maximum soutenue de carte PCB
|
340*560mm
|
|
Conducteurs
|
Conducteur électrique de NXT, conducteur vibrant, plateau etc. d'IC
|
|
Dispositifs de reconnaissance
|
caméra x2, caméra rapide x8 de marque de reconnaissance. caméra à haute précision x1
|
|
Hauteur maximum des composants applicables
|
≤20mm
|
|
Méthodes de reconnaissance
|
reconnaissance simultanée et sélection avec huit têtes
|
|
La carte PCB donnent le mode
|
connexion automatique d'entrée à trois étages de gauche à droite, positionnement automatique de carte PCB
|
|
Mark Positioning
|
manuel/automatique
|
|
Méthode de programmation
|
programmation automatique après avoir manuellement importé des dossiers des coordonnées de carte PCB
|
|
Système de contrôle
|
Système de contrôle 2021 de HuaweiGuochuang
|
|
Longueur d'étape maximum d'axe DE X/Y
|
423mm*734mm 423mm*734mm (laissés) (droit)
|
|
Voies d'axe DE X/Y
|
quide du mouvement quatre linéaire + vis de la boule quatre moulue
|
|
Mode de mouvement d'axe DE X/Y
|
tringlerie intelligente d'accélération et décélération de courbe et de ligne, algorithme linéaire intégré d'interpolation
|
|
Ordinateur pilote
|
ordinateur pilote industriel avec le processeur performant d'Intel
|
|
Ajustement de la méthode de voies
|
électrique
|
|
|
4.5mm
|
|
Longueur d'étape maximum d'axe de Z
|
50mm
|
|
Gamme d'angle pour des composants
|
士 180°
|
|
Moteur
|
Série de la MINAS A6 de moteur servo à C.A. de Panasonic
|
|
Conducteur
|
Conducteur ultra-rapide de Panasonic DSP
|
|
Conditions d'alimentation en air
|
filtre d'eau d'huile, > stabilisateur etc. de pression atmosphérique de filtre et de la poussière 60L
|
|
Approvisionnement de vide en bec
|
Générateur japonais de vide de CKD intégrant la fonction ultra-rapide d'éclat de vide
|
Gamme de pression d'alimentation en air
|
0.5-0.6mp
|
|
OS
|
OS intelligent de SMT de recherche et développement indépendante basé sur Windows
|
|
Affichage de vision
|
affichage-commande 17-inch industriel
|
|
|
Câble flexible durable de lgus allemand (10 millions de fois)
|
|
Alimentation d'énergie
|
220V 50/60Hz
|
|
|
1500W
|
|
Dimensions de machine
|
1740*1360*1440mm
|
|
Poids
|
1100Kg
|

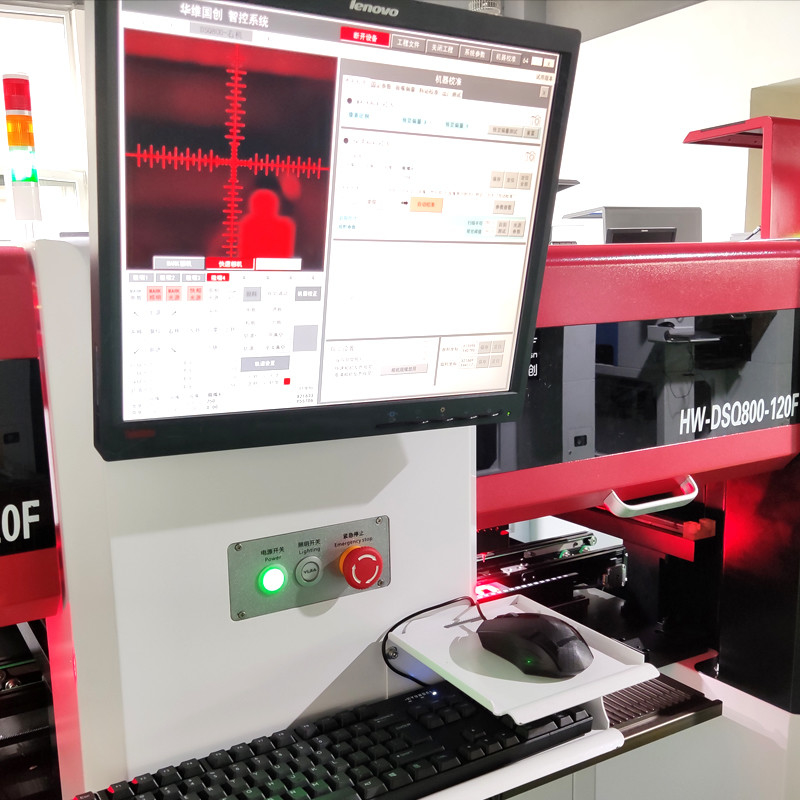

L'aide de système de vision de SystemThe HW de vision permet le placement précis de 0201, BGA, QFN, QFP, LED et un large éventail de pratiquement tous les composants de SMT.
Les systèmes de transfert de vision de HW-séries est facile à la programmation pour tous les opérateurs, intelligent et rapide à l'opération
Conducteurs
Le conducteur de NXT Electricial ont été adoptés, des tailles incluent 8mm, 12mm, 16mm, 24 millimètres, 32mm et 44mm.
