Machine de transfert HW-DSQ800-120F de SMT de bonne vente dans la LED allumant la chaîne de production machine d'Assemblée de carte PCB avec 11 caméras
Machine de transfert GP800
Système de contrôle d'ordinateur
La machine de placement de SMT est généralement équipée du moniteur et de la souris d'ordinateur. Elle soutient XP et Windows 7. Elle permet l'importation de programmation visuelle et de dossier de carte PCB en raison du système d'exploitation humanisé.
Chargeur automatique de carte PCB
La machine de placement de SMT peut directement mettre le panneau de finition de impression de carte PCB sur la voie pour réaliser le chargement automatique de conseil, visant et plaçant et montant. Elle soutient des multi-conducteurs : conducteurs du maximum 80. La taille du plateau standard d'IC, conducteur de tube, conducteur de bâton peut être réglable.
Identification synchrone par huit ensembles de caméras
La machine de placement de SMT est équipée de 10 caméras : un MARK, une caméra de haute précision et 8 caméras à grande vitesse. Elle peut réaliser l'identification 8 synchrone principale pour assurer la vitesse et la précision du support. La configuration standard est 16 becs d'aspiration de haute précision de JUKI.
Système servo
La machine de placement de SMT est équipée du système servo importé de Panasonic, Japon avec la haute précision et la stabilité pour assurer le support stable de 24 heures.
Chaîne
Il adopte la chaîne résistante et à l'épreuve des usages à haute pression d'entrave qui est le même type que celui de machines importées. La chaîne d'entrave peut soutenir des milliers de périodes de pression de preuve.
Voie
Il adopte la voie de haute précision de TBI Taïwan qui a précision à faible bruit et haute pour assurer le taux d'exactitude de puces de BGA.
Convoyeur

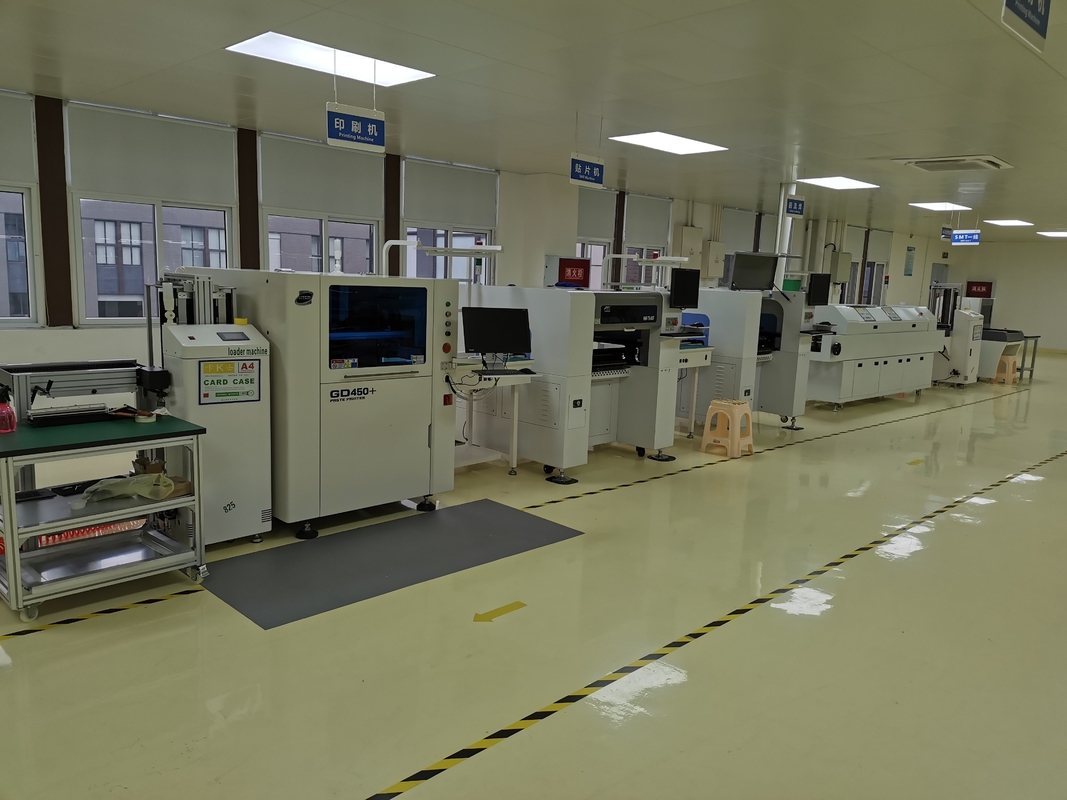

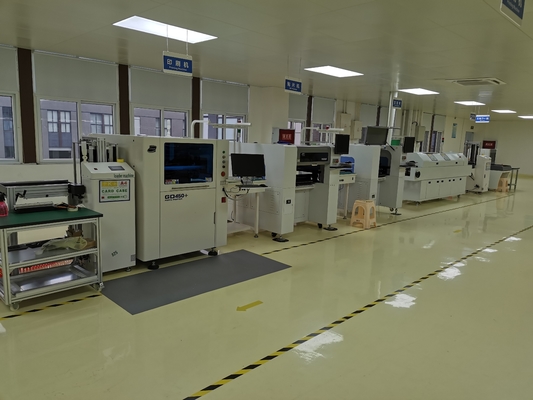

Cette machine de placement de SMT peut être automatiquement reliée au convoyeur qui peut transporter le panneau de carte PCB à la machine de soudure de ré-écoulement de SMT sans assistant manuel, de ce fait coût de la main-d'oeuvre économisant.
Paramètre technique
Spécifications
Nombre des conducteurs 64 ou 80
Rail de guide à ligne directe résistant à haute précision du rail de guide d'entraînement de XYZ TBI
Nombre des caméras 10
Nombre des têtes 8
Puissance moyenne 700W
Voie à trois étages de conseil automatique
Guide de vis de guide
Vitesse de montage maximum 15000 Pcs/h
Vitesse de montage moyenne de résistance de montage réelle 12000 Pcs/h
Portée maximum de voyage à l'axe 20mm de Z
Secteur maximum 500×450mm de carte
Positionnement de la précision 0.01mm
La gamme de tampon du bec 4.5mm d'aspiration
Poids 750KG
Dimension 1420*1370*1350mm
Alimentation d'énergie 110V/220V, 50/60Hz
Air comprimé 0.5-0.6Mpa
Moteur servo de Panasonic de moteur d'entraînement
Commande ultra-rapide de système Panasonic DSP d'entraînement de mouvement
Reconnaissance simultanée de mode de reconnaissance de huit têtes
Source de vide de générateur marche-arrêt ultra-rapide de vide de bec d'aspiration avec le briseur de vide
Système d'exploitation du système d'exploitation de mounter complètement automatique du système d'exploitation de puce.
Indépendamment développé par nous a basé sur le système d'exploitation de Windows
Appuis Windows Xp, win7
Rotation de l'angle 0-360°synchronous d'élément pendant le mouvement
Courbe intelligente de mode d'opération de X/Y de la tringlerie linéaire d'accélération et de décélération
Positionnement de point de MARQUE complètement automatique (le point de MARQUE peut être s'ajuster à volonté)
Correction automatique d'alarme intelligente, remplissage automatique, alarme de alimentation de pénurie
Connexion automatique entrante de mode de plat de gauche à droite dans les sections simples
Positionnement automatique de transfert de carte PCB/plongeur plaçant, alimentation manuelle de plat
Visualisation affichage-commande industriel de 17 pouces, 4:3, résolution : 1280 x1024
Nombre de caméras de reconnaissance une caméra de reconnaissance de mark, quatre caméras de rapide-reconnaissance
Une caméra de précis-reconnaissance.
Portée de montage adaptative adaptative à 0201 0402, 0603, 0805, 1206, diode, audion, IVROGNE, QFP
Sur 40*40mm et la distance de goupille ≥0.3mm (distance centrale de 0.5mm) et BGA
