Filtration automatique de machine de smd de transfert de bureau de machine de SMT de machine

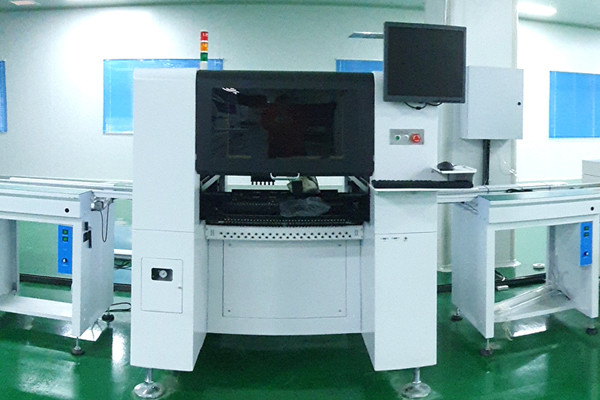

L'assemblée de transfert à grande vitesse de production de carte PCB de Smt de machine de HWGC HW-DSQ800-120F a collé la machine d'aoi de smt de 0201 BGA
8 groupes de têtes de montage indépendantes - 8 groupes de monter des têtes sont distribués avec différents becs, qui conviennent aux conditions de montage des produits avec plus de caractéristiques.
1) 8 groupes de têtes de support peuvent réaliser que les doubles bras et quatre têtes sélectionnent simultanément, prennent le matériel en même temps, l'efficacité de sélection est améliorés considérablement.
2) La tête de montage peut monter et tomber indépendamment, tourner à partir de 0 jusqu'à 360 degrés, et de bâti jusqu'aux composants de 20 millimètres.
3) L'axe des z peut monter et tomber indépendamment selon l'épaisseur des composants, pour les composants de résistance et de capacité, le chef de montage peut réaliser l'identification visuelle de mouche, les composants élevés peut être monté à la vitesse réduite.
4) Il peut répondre aux exigences de différentes tailles des composants, différentes caractéristiques et les différents paquets, réalisent la diversité, placement ancien.
La bouteille de soufflement de machine de bouteille semi-automatique d'ANIMAL FAMILIER faisant la bouteille d'ANIMAL FAMILIER de machine de bâti de bouteille de machine faisant la machine convient à produire des récipients et des bouteilles en plastique d'ANIMAL FAMILIER dans toutes les formes.
|
Composants applicables
|
perle etc. de resistor.capacitor.chip.lamp.
|
|
Région maximum soutenue de carte PCB
|
340*560mm
|
|
Conducteurs
|
Conducteur électrique de NXT, conducteur vibrant, plateau etc. d'IC
|
|
Dispositifs de reconnaissance
|
caméra x2, caméra rapide x8 de marque de reconnaissance. caméra à haute précision x1
|
|
Hauteur maximum des composants applicables
|
≤20mm
|
|
Méthodes de reconnaissance
|
reconnaissance simultanée et sélection avec huit têtes
|
|
La carte PCB donnent le mode
|
connexion automatique d'entrée à trois étages de gauche à droite, positionnement automatique de carte PCB
|
|
Mark Positioning
|
manuel/automatique
|
|
Méthode de programmation
|
programmation automatique après avoir manuellement importé des dossiers des coordonnées de carte PCB
|
|
Système de contrôle
|
Système de contrôle 2021 de HuaweiGuochuang
|
|
Longueur d'étape maximum d'axe DE X/Y
|
423mm*734mm 423mm*734mm (laissés) (droit)
|
|
Voies d'axe DE X/Y
|
quide du mouvement quatre linéaire + vis de la boule quatre moulue
|
|
Mode de mouvement d'axe DE X/Y
|
tringlerie intelligente d'accélération et décélération de courbe et de ligne, algorithme linéaire intégré d'interpolation
|
|
Ordinateur pilote
|
ordinateur pilote industriel avec le processeur performant d'Intel
|
|
Ajustement de la méthode de voies
|
électrique
|
|
|
4.5mm
|
|
Longueur d'étape maximum d'axe de Z
|
50mm
|
|
Gamme d'angle pour des composants
|
士 180°
|
|
Moteur
|
Série de la MINAS A6 de moteur servo à C.A. de Panasonic
|
|
Conducteur
|
Conducteur ultra-rapide de Panasonic DSP
|
|
Conditions d'alimentation en air
|
filtre d'eau d'huile, > stabilisateur etc. de pression atmosphérique de filtre et de la poussière 60L
|
|
Affichage de vision
|
affichage-commande 17-inch industriel
|
|
|
Câble flexible durable de lgus allemand (10 millions de fois)
|
|
Alimentation d'énergie
|
220V 50/60Hz
|
|
|
1500W
|
|
Dimensions de machine
|
1740*1360*1440mm
|
|
Poids
|
1100Kg
|
FAQ
Q : Va-t-elle comment la formation ?
: Après l'achat de nos machines, vos ingénieurs peuvent aller à notre société ou il est si facile d'utiliser. Nous avons le manuel d'utilisation et la vidéo anglais de guide pour t'enseigner comment utiliser la machine. Le manuel d'utilisation viendra avec la machine ensemble.
Q : Est-il difficile d'utiliser ces machines ?
: Non, non dur du tout pour nos clients précédents, tout au plus 2 jours est suffisants à apprendre à actionner les machines.
Q : Fait vos machines ont le certificat de qualité ?
: Toutes nos machines ont passé le certificat de la CE, l'ISO14001 (BCC), l'ISO9001 (IQNET) et font paten propres moyens.
