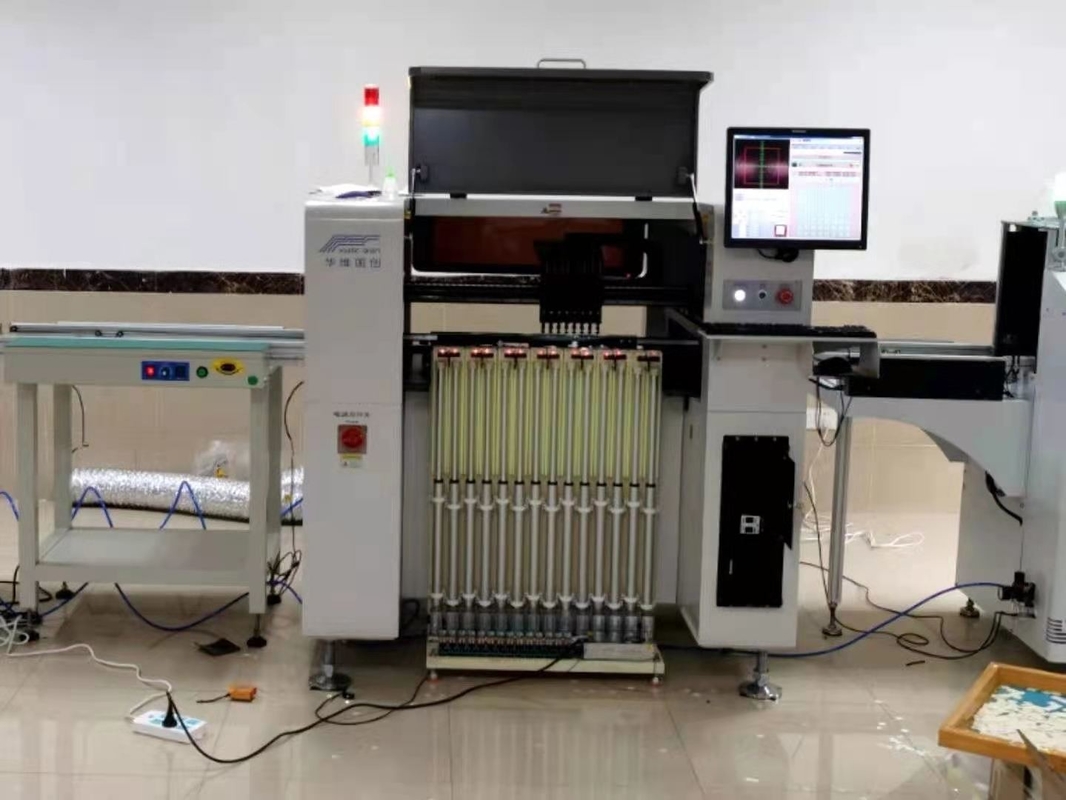

HWGC SMT Placement Machine 380mmX400mm Surface Mount Equipment

Équipement extérieur de bâti de la machine 380mmX400mm de placement de HWGC SMT

Produits - Machine de placement de SMT
  • Surligner

    Machine de placement de HWGC SMT

    ,

    machine de placement de 380mmX400mm SMT

    ,

    Équipement extérieur de bâti d'OEM

  • Garantie
    1 an
  • Suppport
    Appui visuel
  • No. maximum de conducteurs (bande de 8mm)
    Jusqu'à 80 conducteurs de bande
  • Max Board Size
    380mmX400mm
  • La plus petite capacité composante
    0201
  • Système de vision
    Vision de HWGC
  • Taille accessible de composants
    20mm
  • Affichage de vision
    affichage-commande 17-inch industriel
  • Lieu d'origine
    LA CHINE
  • Nom de marque
    HWGC
  • Certification
    CE
  • Numéro de modèle
    HW-DSQ800-120F
  • Quantité de commande min
    1
  • Prix
    usd+22000+pieces
  • Détails d'emballage
    Paquet en bois d'exportation
  • Délai de livraison
    jours 5-8work
  • Conditions de paiement
    T/T,
  • Capacité d'approvisionnement
    30+Pieces+Month

Équipement extérieur de bâti de la machine 380mmX400mm de placement de HWGC SMT

  • HWGC SMT Placement Machine 380mmX400mm Surface Mount Equipment
Obtenir le prix Contactez

Le plus de haute qualité avec l'équipement le plus avancé à une solution rentable



5MP caméra industrielle importée professionnelle du calibrage HD utilisée pour monter les puces et sa 5MP lentille induatrial sans déformation de soutien de la vision HD.
Huit caméras rapides industrielles de la reconnaissance 1MP qui peuvent augmenter l'efficacité de manière significative par la reconnaissance simultanée de huit têtes de placement.



description de porduct

Le HW-DSQ800-120F est notre modèle plus populaire avec la vision. Le HW-DSQ800-120F offre technologiquement les caractéristiques avancées avec la zone de manoeuvre de 260mm x de 400mm, 120 positions simples de conducteur où l'installation, faciles rapides de l'opération et fiabilité élevée sont primordiales.



L'aide de système de vision de HW permet le placement précis de 0201, BGA, QFN, QFP, LED et un large éventail de pratiquement tous les composants de SMT.

Composants



Nos avantages

stations 120pcs matérielles -- peut rencontrer les conditions le montage de divers matériaux et de diverses caractéristiques et des paquets du produit.

les stations matérielles de 120pcs 8mm soutiennent le conducteur électrique de NXT, le conducteur électrique de 12mm, de 16mm, de 24mm, de 32mm et de 44mm NXT, le conducteur de vibration et les plateaux d'IC.
Spécifications électriques de plate-forme de NXT : conducteur électrique de 8mm-44mm NXT, alimentation à l'étable électrique de conducteur, haute précision, longue durée de vie.

8 groupes de têtes de montage indépendantes - 8 groupes de monter des têtes sont distribués avec différents becs, qui conviennent aux conditions de montage des produits avec plus de caractéristiques.

8 groupes de têtes de support peuvent réaliser que les doubles bras et quatre têtes sélectionnent simultanément, prennent le matériel en même temps, l'efficacité de sélection est améliorés considérablement.
La tête de montage peut monter et tomber indépendamment, tourner à partir de 0 jusqu'à 360 degrés, et de bâti jusqu'aux composants de 20 millimètres.
L'axe des z peut monter et tomber indépendamment selon l'épaisseur des composants, pour les composants de résistance et de capacité, le chef de montage peut réaliser l'identification visuelle de mouche, les composants élevés peut être monté à la vitesse réduite.
Il peut répondre aux exigences de différentes tailles des composants, différentes caractéristiques et les différents paquets, réalisent la diversité, placement ancien.

L'efficacité complète est 20000pcs/h, et l'efficacité maximum est 26000pcs/h.

Montant la vitesse de divers composants (résistance, capacité, puce) 20000 pcs/h.
Seulement la capacité ou la résistance ou la lampe de LED montant la vitesse est 26000pcs/h.

Carte PCB avec l'épaisseur moins de 3mm, 340*560mm.

Carte PCB de soutien avec l'épaisseur de 1 mm-3 millimètre.
Largeur minimum de soutien de 50 millimètres, largeur maximum de la carte PCB de 560 millimètres, longueur de carte PCB de 340 millimètres.

Système de vision

Les systèmes de transfert de vision de HW-séries est facile à la programmation pour tous les opérateurs, intelligent et rapide à l'opération



Conducteurs

Le conducteur de NXT Electricial ont été adoptés, des tailles incluent 8mm, 12mm, 16mm, 24 millimètres, 32mm et 44mm.

Étiquettes:

machine de placement de 26000pcs/h SMT

machine de placement de 380mmX400mm SMT

machine de placement de 26000cph SMT
