8 Groups Heads SMT Chip Mounter SMD PCB Soldering Machine 380mmX400mm

8 équipes de chefs de SMT Chip Mounter SMD de la machine de soudure 380mmX400mm de carte PCB

Produits - Machine de transfert de SMT
  • Surligner

    8 chefs d'équipes SMT Chip Mounter

    ,

    mounter de puce de smt de 380mmX400mm

    ,

    Machine de soudure de carte PCB de SMD

  • No. maximum de conducteurs (bande de 8mm)
    Jusqu'à 80 conducteurs de bande
  • Max Board Size
    380mmX400mm
  • La plus petite capacité composante
    0201
  • Système de vision
    Vision de HWGC
  • Conducteurs vibratoires
    Lâchement, tube, bâton (fréquence et contrôle d'amplitude)
  • Taille accessible de composants
    20mm
  • Lieu d'origine
    LA CHINE
  • Nom de marque
    HWGC
  • Certification
    CE
  • Numéro de modèle
    HW-DSQ800-120F
  • Quantité de commande min
    1
  • Prix
    usd+22000+pieces
  • Détails d'emballage
    Paquet en bois d'exportation
  • Délai de livraison
    jours 5-8work
  • Conditions de paiement
    T/T,
  • Capacité d'approvisionnement
    30+Pieces+Month

8 équipes de chefs de SMT Chip Mounter SMD de la machine de soudure 380mmX400mm de carte PCB

  • 8 Groups Heads SMT Chip Mounter SMD PCB Soldering Machine 380mmX400mm
  • 8 Groups Heads SMT Chip Mounter SMD PCB Soldering Machine 380mmX400mm
  • 8 Groups Heads SMT Chip Mounter SMD PCB Soldering Machine 380mmX400mm
Obtenir le prix Contactez

8 groupes de têtes de montage indépendantes - 8 groupes de monter la machine de Chip Mounter Surface Mounter Smt de têtes

Employez le même type de transporteurs de câble soutenant jusqu'à 10 millions de mouvements constants en tant que machines importées.
les câbles flexibles conçus pour l'application industrielle de mouvement, qui peut résister à une gamme des conditions dangereuses, comme les températures extrêmes et l'huile, et peuvent manipuler n'importe quel type de mouvement, y compris horizontal, de torsion ou à grande vitesse, assurez la connexion fiable du circuit électrique dans le mouvement d'échange ultra-rapide.

Description de produits
Spécifications
Nombre de têtes de placement
8 (de grande précision)
Nombre de plateaux d'IC
96
Nombre de conducteurs
120 (sujet au conducteur de 8mm)
Positionnement de l'exactitude
0.01mm
Répété montant l'exactitude
0.02mm
Gamme de monter la vitesse
20000-26000Pcs/h
Composants applicables
perle etc. de resistor.capacitor.chip.lamp.
Région maximum soutenue de carte PCB
340*560mm
Conducteurs
Conducteur électrique de NXT, conducteur vibrant, plateau etc. d'IC
Dispositifs de reconnaissance
caméra x2, caméra rapide x8 de marque de reconnaissance. caméra à haute précision x1
Hauteur maximum des composants applicables
≤20mm
Méthodes de reconnaissance
reconnaissance simultanée et sélection avec huit têtes
La carte PCB donnent le mode
connexion automatique d'entrée à trois étages de gauche à droite, positionnement automatique de carte PCB
Mark Positioning
manuel/automatique
Méthode de programmation
programmation automatique après avoir manuellement importé des dossiers des coordonnées de carte PCB

8 groupes de têtes de montage indépendantes - 8 groupes de monter des têtes machine de transfert, Chip Mounter Surface Mounter, machine de Smt



Nos avantages
stations 1.120pcs matérielles -- peut rencontrer les conditions le montage de divers matériaux et de diverses caractéristiques et des paquets du produit.

1) les stations matérielles de 120pcs 8mm soutiennent le conducteur électrique de NXT, le conducteur électrique de 12mm, de 16mm, de 24mm, de 32mm et de 44mm NXT, le conducteur de vibration et les plateaux d'IC.
2)Spécifications électriques de plate-forme de NXT : conducteur électrique de 8mm-44mm NXT, alimentation à l'étable électrique de conducteur, haute précision, longue durée de vie.

2,8 groupes de têtes de montage indépendantes - 8 groupes de monter des têtes sont distribués avec différents becs, qui conviennent aux conditions de montage des produits avec plus de caractéristiques.

1) 8 groupes de têtes de support peuvent réaliser que les doubles bras et quatre têtes sélectionnent simultanément, prennent le matériel en même temps, l'efficacité de sélection est améliorés considérablement.
2)La tête de montage peut monter et tomber indépendamment, tourner à partir de 0 jusqu'à 360 degrés, et de bâti jusqu'aux composants de 20 millimètres.
3)L'axe des z peut monter et tomber indépendamment selon l'épaisseur des composants, pour les composants de résistance et de capacité, le chef de montage peut réaliser l'identification visuelle de mouche, les composants élevés peut être monté à la vitesse réduite.
4)Il peut répondre aux exigences de différentes tailles des composants, différentes caractéristiques et les différents paquets, réalisent la diversité, placement ancien.



description de porduct

Le HW-DSQ800-120F est notre modèle plus populaire avec la vision. Le HW-DSQ800-120F offre technologiquement les caractéristiques avancées avec la zone de manoeuvre de 260mm x de 400mm, 120 positions simples de conducteur où l'installation, faciles rapides de l'opération et fiabilité élevée sont primordiales.








Taux de placement 26000CPH
Exactitude ± .001" (0.02mm)
Tension 220AC
Poids 1000kg
Garantie 1 an
Suppport Appui visuel
UI Le meilleur GUI (interface utilisateur graphique) dans sa classe utilisant le logiciel basé sur Windows® laisse programmer en quelques minutes
No. maximum de conducteurs (bande de 8mm) 120 PCs
Max Board Size 380mmX400mm
La plus petite capacité composante 0201
Système de vision Vision de HWGC
Conducteurs vibratoires Lâchement, tube, bâton (fréquence et contrôle d'amplitude)


L'aide de système de vision de HW permet le placement précis de 0201, BGA, QFN, QFP, LED et un large éventail de pratiquement tous les composants de SMT.

Système de vision

Les systèmes de transfert de vision de HW-séries est facile à la programmation pour tous les opérateurs, intelligent et rapide à l'opération



Conducteurs

Le conducteur de NXT Electricial ont été adoptés, des tailles incluent 8mm, 12mm, 16mm, 24 millimètres, 32mm et 44mm.

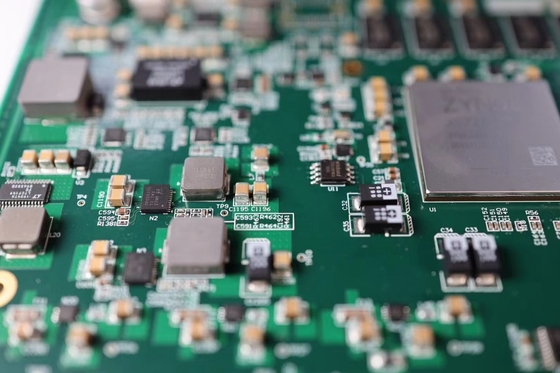

8 équipes de chefs de SMT Chip Mounter SMD de la machine de soudure 380mmX400mm de carte PCB 0

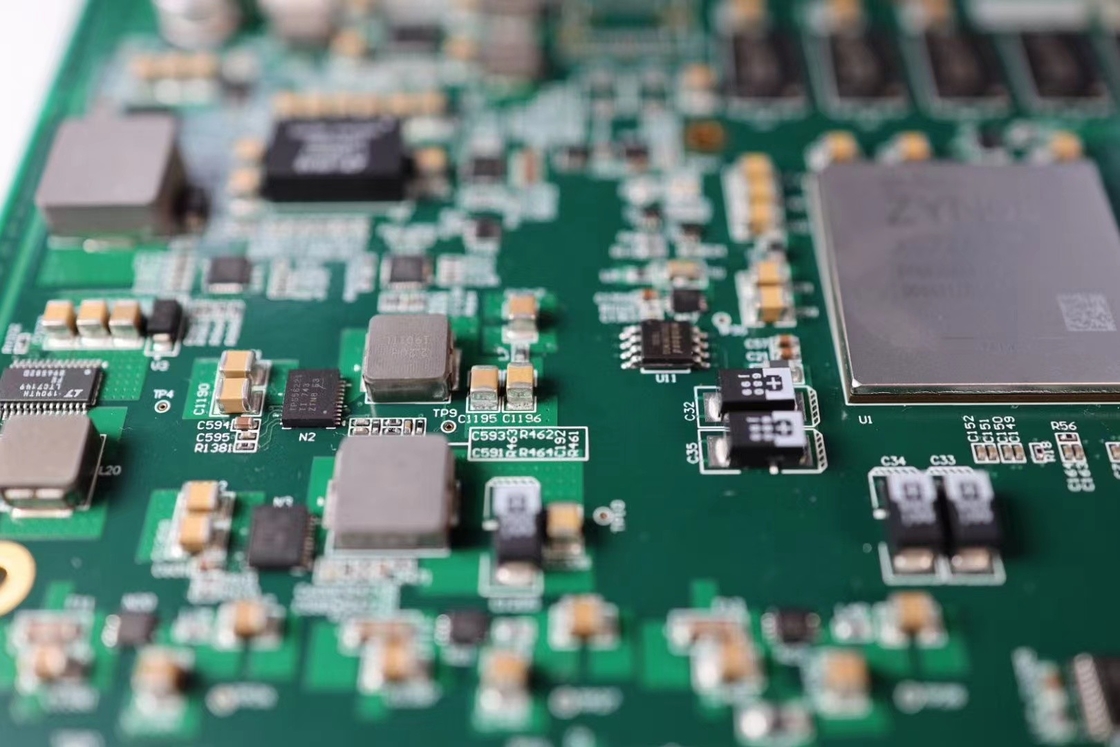

8 équipes de chefs de SMT Chip Mounter SMD de la machine de soudure 380mmX400mm de carte PCB 1

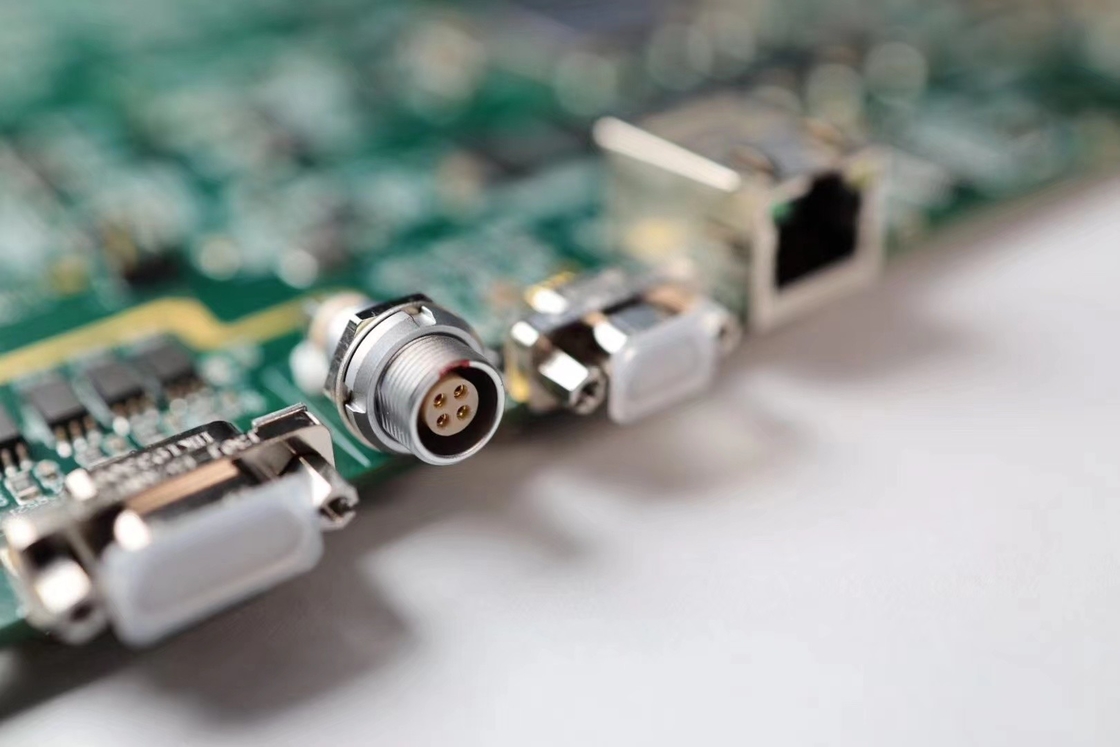

8 équipes de chefs de SMT Chip Mounter SMD de la machine de soudure 380mmX400mm de carte PCB 2

Étiquettes:

Machine de transfert d'OEM SMT

Machine de transfert de SMT de 8 têtes

Machine de transfert de QFP BGA
