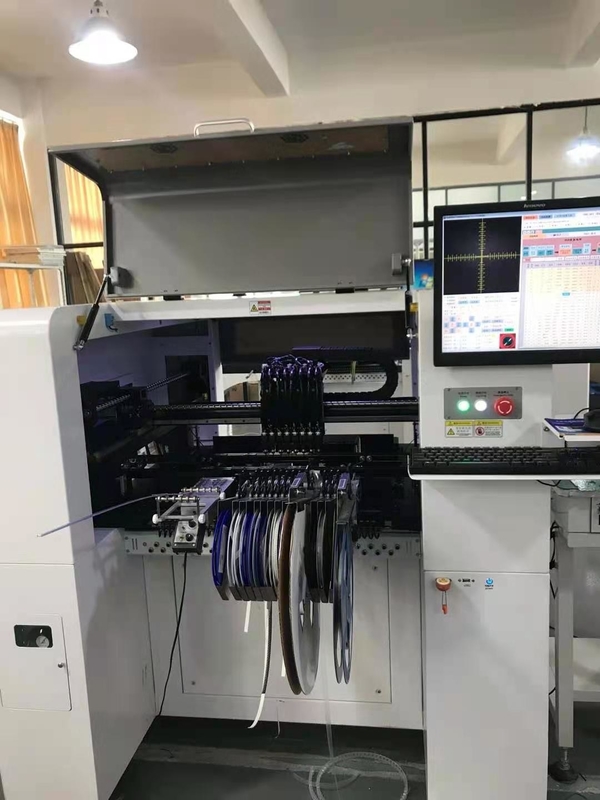

8 Heads Led Reflow Soldering Machine With 11 Camera Assembly SMT Pick And Place Robot

8 têtes ont mené la machine de soudure de refusion avec le robot de sélection et de placement de SMT d'Assemblée de 11 caméras

Produits - Convoyeur de carte PCB
  • Surligner

    8 têtes ont mené la machine de soudure de ré-écoulement

    ,

    11 que la caméra a mené la machine de soudure de ré-écoulement

    ,

    robot de transfert de SMT

  • Secteur de carte de max
    340*560mm
  • Vision dessus
    20000pcs/h
  • Vision
    26000pcs/h
  • Garantie
    1 an
  • Nombre de tête
    8
  • Nombre de conducteur
    120
  • Logiciel
    Anglais
  • Nombre de caméra
    11
  • Lieu d'origine
    LA CHINE
  • Nom de marque
    HWGC
  • Numéro de modèle
    HW-DSQ800-120F
  • Quantité de commande min
    1
  • Prix
    24500-24800$
  • Délai de livraison
    jour de 8 travaux
  • Conditions de paiement
    T/T

8 têtes ont mené la machine de soudure de refusion avec le robot de sélection et de placement de SMT d'Assemblée de 11 caméras

  • 8 Heads Led Reflow Soldering Machine With 11 Camera Assembly SMT Pick And Place Robot
Obtenir le prix Contactez

SMT en ligne machine de transfert de 8 têtes LED avec le robot de transfert HW-DSQ800-120F de 11 de caméra d'Assemblée séries de SMT Yamaha

Le développement rapide de la science et technologie électronique est inséparable de l'innovation de la technologie de la fabrication électronique et de l'installation de fabrication, conçue sans interruption pour réduire des coûts de la main-d'oeuvre et pour améliorer la productivité, si leurs propres produits ou PME de traitement peuvent répondre à leurs besoins, entrant graduellement dans les grades des machines à grande vitesse et ultra à grande vitesse de correction. La machine de transfert complètement automatique de 8 têtes la représentation est stable et fiable, il est facile utiliser le logiciel, et la portée du support est large. C'est le terrain communal de montage non seulement stable et précis possible 0201,0402,0603,0805,1206,1210, LED3528, LED5050, diode, triode, IVROGNE et ainsi de suite ; A également ajouté principalement les trois fonctions suivantes : (1) le point culminant de ce nouveau dispositif a augmenté la puce de montage professionnelle 500 millions de caméra industrielle de calibrage de catégorie importée par haute définition de pixels aussi bien que 500 millions de lentille visuelle industrielle libre de déformation à haute définition de pixel ; Après que des percées techniques à améliorer puissent être montées 40*40mm dans l'espacement de pied de la portée 0.2mm (distance centrale de 0.5mm) au-dessus de la puce, l'indice de réussite est plus haut que 98%solve il complètement pied de puce de densité aussi bien que puce de BGA difficile d'installer le problème. (2) supplémentaire huit caméras rapides de reconnaissance d'industriel-catégorie, huit caméras peuvent être identifiées en même temps, pour améliorer considérablement l'efficacité de montage, presque doublée sur la base de l'original. (3) a augmenté le point de MARQUE de balayage automatique aussi bien que trois sections automatiques entrent dans la fonction de plat de convoyeur, promeuvent pour améliorer en remplaçant le panneau de carte PCB que l'exactitude de bâti améliorent l'efficacité de production, rendent l'opération plus commode et simple ; et peut être employé avec l'autre équipement produisent de la chaîne de montage de SMT. (4) la machine de transfert de huit têtes la pièce de noyau du surclassement est principalement incorporée dans l'affaire d'algorithme de logiciel avec, cette version dans le secteur de programmation a fait un niveau profond de l'optimisation de données, elle est principalement incorporée dans le processus de programmation moins et moins opérateurs sont impliqués, la majeure partie du travail pénible est faits à l'ordinateur., ce que l'opérateur doit faire doit suivre les conseils donnés par le conducteur de bâti de logiciel.
Description de produits
Spécifications
Nombre de têtes de placement
8 (de grande précision)
Nombre de plateaux d'IC
96
Nombre de conducteurs
120 (sujet au conducteur de 8mm)
Positionnement de l'exactitude
0.01mm
Répété montant l'exactitude
0.02mm
Gamme de monter la vitesse
20000-26000Pcs/h
Composants applicables
perle etc. de resistor.capacitor.chip.lamp.
Région maximum soutenue de carte PCB
340*560mm
Conducteurs
Conducteur électrique de NXT, conducteur vibrant, plateau etc. d'IC
Dispositifs de reconnaissance
caméra x2, caméra rapide x8 de marque de reconnaissance. caméra à haute précision x1
Hauteur maximum des composants applicables
≤20mm
Méthodes de reconnaissance
reconnaissance simultanée et sélection avec huit têtes
La carte PCB donnent le mode
connexion automatique d'entrée à trois étages de gauche à droite, positionnement automatique de carte PCB
Mark Positioning
manuel/automatique
Méthode de programmation
programmation automatique après avoir manuellement importé des dossiers des coordonnées de carte PCB
Mode de mouvement d'axe DE X/Y
tringlerie intelligente d'accélération et décélération de courbe et de ligne, algorithme linéaire intégré d'interpolation
Ordinateur pilote
ordinateur pilote industriel avec le processeur performant d'Intel
Ajustement de la méthode de voies
électrique
Gamme de tampon de bec
4.5mm
Longueur d'étape maximum d'axe de Z
50mm
Gamme d'angle pour des composants
士 180°
Moteur
Série de la MINAS A6 de moteur servo à C.A. de Panasonic
Conducteur
Conducteur ultra-rapide de Panasonic DSP
Conditions d'alimentation en air
filtre d'eau d'huile, > stabilisateur etc. de pression atmosphérique de filtre et de la poussière 60L
Approvisionnement de vide en bec
Générateur japonais de vide de CKD intégrant la fonction ultra-rapide d'éclat de vide
Gamme de pression d'alimentation en air
0.5-0.6mp
OS
OS intelligent de SMT de recherche et développement indépendante basé sur Windows
Affichage de vision
affichage-commande 17-inch industriel
Câble
Câble flexible durable de lgus allemand (10 millions de fois)
Alimentation d'énergie
220V 50/60Hz
Puissance moyenne
1500W
Dimensions de machine
1740*1360*1440mm
Poids
1100Kg



 FAQ

Q : Va-t-elle comment la formation ?
: Après l'achat de nos machines, vos ingénieurs peuvent aller à notre société ou il est si facile d'utiliser. Nous avons le manuel d'utilisation et la vidéo anglais de guide pour t'enseigner comment utiliser la machine. Le manuel d'utilisation viendra avec la machine ensemble.

Q : Fait vos machines ont le certificat de qualité ?
: Toutes nos machines ont passé le certificat de la CE, l'ISO14001 (BCC), l'ISO9001 (IQNET) et font paten propres moyens.

Q : La garantie de la machine ?
: Un an, puis les pièces seront libres pour l'acheteur dans la garantie. S'il y a n'importe quel doute en cours de fonctionnement
la machine, pls se sentent nous contactent librement. Nous vous aiderons à temps.

Q : Version anglaise pour ces machines ?
: Oui, et nous mettra à jour reqularly le logiciel pour des clients.
