la technologie de placement tranchante de SMT garantit le placement composant optimal chaque fois.
L'assemblée de transfert à grande vitesse de production de carte PCB de Smt de machine de HWGC HW-DSQ800-120F a collé la machine d'aoi de smt de 0201 BGA
8 groupes de têtes de montage indépendantes - 8 groupes de monter des têtes sont distribués avec différents becs, qui conviennent aux conditions de montage des produits avec plus de caractéristiques.
1) 8 groupes de têtes de support peuvent réaliser que les doubles bras et quatre têtes sélectionnent simultanément, prennent le matériel en même temps, l'efficacité de sélection est améliorés considérablement.
2) La tête de montage peut monter et tomber indépendamment, tourner à partir de 0 jusqu'à 360 degrés, et de bâti jusqu'aux composants de 20 millimètres.
3) L'axe des z peut monter et tomber indépendamment selon l'épaisseur des composants, pour les composants de résistance et de capacité, le chef de montage peut réaliser l'identification visuelle de mouche, les composants élevés peut être monté à la vitesse réduite.
|
Composants applicables
|
perle etc. de resistor.capacitor.chip.lamp.
|
|
Région maximum soutenue de carte PCB
|
340*560mm
|
|
Conducteurs
|
Conducteur électrique de NXT, conducteur vibrant, plateau etc. d'IC
|
|
Dispositifs de reconnaissance
|
caméra x2, caméra rapide x8 de marque de reconnaissance. caméra à haute précision x1
|
|
Hauteur maximum des composants applicables
|
≤20mm
|
|
Méthodes de reconnaissance
|
reconnaissance simultanée et sélection avec huit têtes
|
|
La carte PCB donnent le mode
|
connexion automatique d'entrée à trois étages de gauche à droite, positionnement automatique de carte PCB
|
|
Mark Positioning
|
manuel/automatique
|
|
Méthode de programmation
|
programmation automatique après avoir manuellement importé des dossiers des coordonnées de carte PCB
|
|
Système de contrôle
|
Système de contrôle 2021 de HuaweiGuochuang
|
|
Longueur d'étape maximum d'axe DE X/Y
|
423mm*734mm 423mm*734mm (laissés) (droit)
|
|
Voies d'axe DE X/Y
|
quide du mouvement quatre linéaire + vis de la boule quatre moulue
|
|
Mode de mouvement d'axe DE X/Y
|
tringlerie intelligente d'accélération et décélération de courbe et de ligne, algorithme linéaire intégré d'interpolation
|
|
Ordinateur pilote
|
ordinateur pilote industriel avec le processeur performant d'Intel
|
|
Ajustement de la méthode de voies
|
électrique
|
|
|
4.5mm
|
|
Longueur d'étape maximum d'axe de Z
|
50mm
|
|
Gamme d'angle pour des composants
|
士 180°
|
|

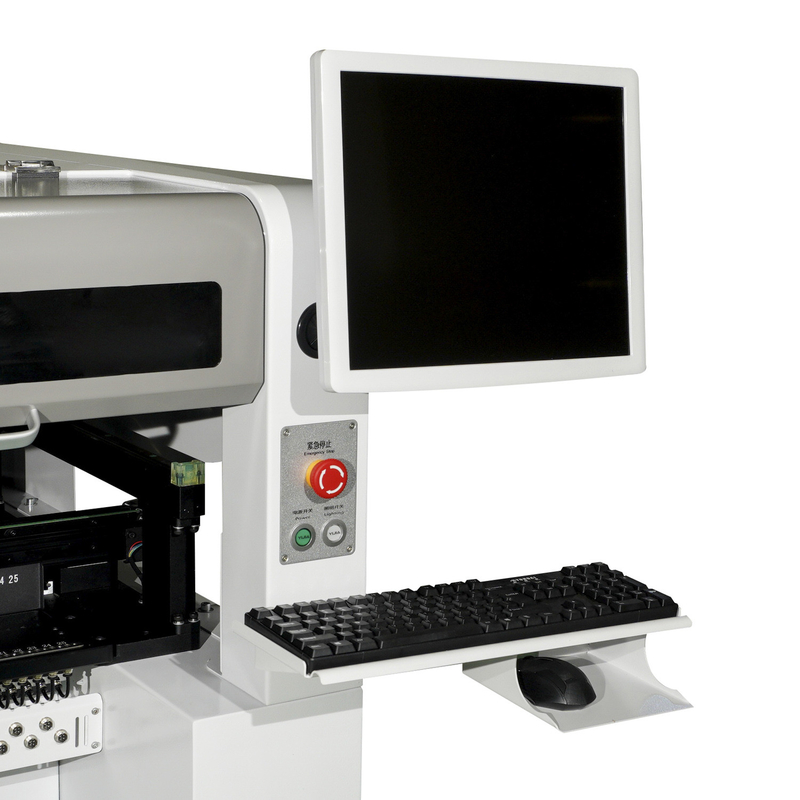

Affichage de vision
|
affichage-commande 17-inch industriel
|
|
|
Câble flexible durable de lgus allemand (10 millions de fois)
|
|
Alimentation d'énergie
|
220V 50/60Hz
|
|
|
1500W
|
|
Dimensions de machine
|
1740*1360*1440mm
|
|
Poids
|
1100Kg
|
1. Lancement de produit : Machine de Huawei Guochuang SMT
La machine de Huawei GuoChuang SMT est une machine extérieure de pointe de technologie de bâti conçue pour fournir le rendement élevé, l'exactitude, et la fiabilité. Sa qualité supérieure et technologie de pointe lui faire un excellent choix pour les fabricants électroniques qui recherchent une machine puissante de SMT pour répondre à leurs besoins de production.
2. Modèle
La machine de SMT vient dans différents modèles selon des conditions spécifiques pour des utilisateurs. Les modèles les plus utilisés généralement incluent HWP350, HWP520, et HWP650. Tous les modèles sont conçus pour répondre aux besoins de production des entreprises manufacturières électroniques.
3. Avantages
La machine de Huawei GuoChuang SMT a beaucoup d'avantages par rapport à d'autres machines semblables sur le marché. Celles-ci incluent :
- Haute précision et exactitude
- Vitesse et efficacité en fonction
- Compatibilité avec un large éventail de composants électroniques
- Polyvalence en traitant de diverses tailles et formes de PCBs
- Logiciel avancé pour le fonctionnement et entretien facile
- Facile à calibrer et s'ajuster
- Durable et fiable pour l'usage continu
4. Applications
La machine de SMT est très utilisée dans des industries de l'électronique pour différentes applications comprenant :
- Assemblée d'éclairage de LED
- Ensemble électronique de produit
- Dispositifs de télécommunication
- Électronique automobile
- Dispositifs médicaux
- Électronique grand public
- Espace et défense
5. Assemblée de carte PCB
La machine de Huawei GuoChuang SMT est conçue pour gérer un large éventail de tâches d'ensemble de carte PCB. Elle fournit le support ultra-rapide des composants de SMD, tels que les résistances, condensateurs, IC, et LED, sur PCBs. La machine tient compte également du positionnement, de l'inspection, et de la soudure précis des composants, assurant les résultats de haute qualité d'assemblée.
6. Contrôle de qualité
La machine de SMT est équipée des outils avancés d'inspection tels que des systèmes d'AOI et de SPI pour assurer la qualité de l'assemblée électronique. La machine a également un système intégré de caméra pour le suivi en temps réel et la détection automatique des erreurs pendant l'assemblage.
Investissement 7
L'investissement dans la machine de Huawei GuoChuang SMT est un choix futé pour les fabricants électroniques. Sa construction supérieure, technologie de pointe, et rendement énergétique offrent un excellent retour sur l'investissement, réduisant des coûts d'assemblage tout en maximisant la productivité et la qualité du produit.
FAQ
Q : Va-t-elle comment la formation ?
: Après l'achat de nos machines, vos ingénieurs peuvent aller à notre société ou il est si facile d'utiliser. Nous avons le manuel d'utilisation et la vidéo anglais de guide pour t'enseigner comment utiliser la machine. Le manuel d'utilisation viendra avec la machine ensemble.
Q : Est-il difficile d'utiliser ces machines ?
: Non, non dur du tout pour nos clients précédents, tout au plus 2 jours est suffisants à apprendre à actionner les machines.
Q : Fait vos machines ont le certificat de qualité ?
: Toutes nos machines ont passé le certificat de la CE, l'ISO14001 (BCC), l'ISO9001 (IQNET) et font paten propres moyens.
