Pour quoi est-ce qu'une machine de transfert est utilisée ?

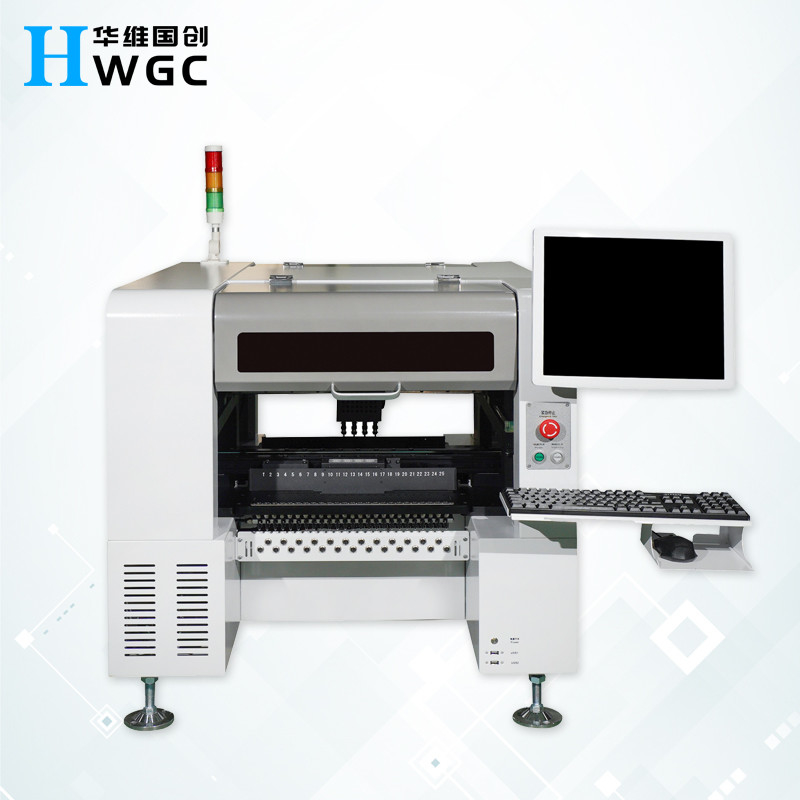

La technologie extérieure de bâti (SMT) est une technique largement adoptée par les fabricants électroniques pour la production des cartes petites et moyennes. Une machine de transfert, généralement connue sous le nom de machine extérieure de technologie de bâti ou machine de SMT, est un type de robot qui permet placer les composants électroniques sur les cartes électronique (PCBs) sans effort et avec la haute précision.
La fonction primaire d'une machine de SMT est d'automatiser le processus de placer de nombreux composants électroniques sur la carte PCB. La machine suit une procédure automatique où un conducteur alimente les composants électroniques, et une caméra identifie les composants avant de les placer solidement sur la destination indiquée sur la carte PCB. Cette technique d'exploitation augmente non seulement la précision de placer les composants mais rationalise également le processus de l'assemblée à une vitesse plus rapide.
Les machines de SMT ont évolué au cours des années, et les machines modernes viennent avec plusieurs configurations qui leur permettent d'effectuer des fonctions supplémentaires. Les machines avancées ont la capacité de pouvoir ajuster l'orientation du PCBs, manipuler un éventail de formes composantes et des tailles, et fixent les composants à une vitesse plus rapide que leurs prédécesseurs. En plus, les machines ont la capacité de travailler simultanément sur PCBs différent, qui leur a fait un atout précieux à la fabrication électronique à grande échelle.
En conclusion, les machines de SMT ont révolutionné l'industrie électronique, permettant à des fabricants de produire les cartes petites et moyennes compétent et à une vitesse plus rapide. Le processus automatisé du placement composant est précis et efficace, qui a amélioré la qualité de la sortie de produit. Ceci a fait à des machines de SMT des capitaux inestimables pour les fabricants électroniques qui tâchent de rester concurrentiels et de maintenir les normes de haute qualité dans leurs industries.
C'est la réponse au pour ce qu'est une machine de transfert utilisée ? question. Merci de votre attention à la technologie électronique Cie., Ltd de Pékin Huawei Guochuang, nous sont un fournisseur de haute qualité d'équipement de SMT, peuvent entreprendre OEM, ODM, fabricants de source fiables, nous recherchent un agent global, notre information de contact : 15010550359 zhai 15931673319 liu.
,
|
Nombre de têtes de placement
|
4 (de grande précision)
|
|
Nombre de plateaux d'IC
|
48
|
|
Nombre de conducteurs
|
50/44 (sujet au conducteur de 8mm)
|
|
Positionnement de l'exactitude
|
0.01mm
|
|
Répété montant l'exactitude
|
0.05mm
|
|
Montage de la gamme de vitesse de la résistance
|
composants de la capacité 5000-8000Pcs/h
|
|
Composants applicables
|
résistance, condensateur, puce, perle 0201-30*30mm etc. de lampe.
|
|
Région maximum soutenue de carte PCB
|
50*50mm- (50F) 350*190mm/(44F) 350*260mm
|
|
Conducteurs
|
conducteur électrique, conducteur pneumatique, conducteur vibrant, plateau etc. d'IC.
|
|
Dispositifs de reconnaissance
|
caméra x1, caméra rapide x4, caméra à haute précision x1 de marque de reconnaissance
|
|
Hauteur maximum des composants applicables
|
≤7mm
|
|
La carte PCB donnent le mode
|
entrée à trois étages, connexion automatique de gauche à droite, positionnement automatique de carte PCB
|
|
Mark Positioning
|
manuel/automatique
|
|
Méthode de programmation
|
programmation automatique après avoir manuellement importé des dossiers des coordonnées de carte PCB
|
|
Système de contrôle
|
Système de contrôle de HuaweiGuochuang
|
|
Longueur d'étape maximum d'axe DE X/Y
|
629mm*679mm
|
|
Voies d'axe DE X/Y
|
guide + tournevis de mouvement linéaire
|
|
Mode de mouvement d'axe DE X/Y
|
tringlerie intelligente d'accélération et décélération de courbe et de ligne, algorithme linéaire intégré d'interpolation.
|
|
Ordinateur pilote
|
ordinateur pilote industriel avec le processeur performant d'Intel
|
|
Ajustement de la méthode de voies
|
électrique
|
|
Gamme de tampon de bec
|
4.5mm
|
|
Longueur d'étape maximum d'axe de Z
|
20mm
|
|
Gamme d'angle pour des composants
|
±180°
|
|
Moteur
|
Série de moteur servo à C.A.
|
|
Conducteur
|
conducteur ultra-rapide de DSP
|
|
Conditions d'alimentation en air
|
filtre d'eau d'huile, ≥ 50L, filtre et stabilisateur etc. de la poussière de pression atmosphérique.
|
|
Approvisionnement de vide en bec
|
générateur de vide intégrant la fonction ultra-rapide d'éclat de vide
|
|
Gamme de pression d'alimentation en air
|
0.5-0.7Mpa
|
|
OS
|
OS intelligent de SMT de recherche et développement indépendante basé sur Windows
|
|
La carte PCB exige
|
bord de processus de 3-5mm en mode automatique
|
|
Affichage de vision
|
affichage-commande 17-inch industriel
|
|
Câble
|
câble flexible durable (10 millions de fois)
|
|
Alimentation d'énergie
|
220V 50/60Hz
|
|
Puissance moyenne
|
600W
|
|
Dimensions de machine
|
machine 1140*900*900mm de bureau
machine verticale 900*1140*1340mm
|
|
Poids
|
(machine de bureau) 210kg (machine verticale) 280kg
|
