Combien de travailleurs manuels peuvent être remplacés par une machine de transfert ?
Les machines extérieures de technologie de bâti (SMT) ont révolutionné l'assemblage électronique en réduisant de manière significative le besoin de travail manuel. Ces machines sont utilisées pour placer les composants électroniques minuscules sur des cartes électronique (PCBs) avec la grandes précision et efficacité.
Avant que l'introduction des machines de SMT, les composants électroniques aient été attachées à PCBs par la technologie d'à travers-trou. Ceci trous manuellement de forage impliqués dans le PCBs et placement des composants par eux, qui était un processus pénible et long.
Avec l'arrivée des machines de SMT, cependant, ce processus est devenu beaucoup plus facile et plus rapidement. Ces machines utilisent une gamme des technologies, telles que les systèmes et les bandes de conveyeur de transfert, placent à rapidement et exactement les composants électroniques sur PCBs.
Un des plus grands avantages des machines de SMT est leur capacité d'automatiser l'assemblage. Ceci signifie que les sociétés peuvent de manière significative réduire leur confiance dans le travail manuel et épargner l'argent sur des coûts de la main-d'oeuvre. En plus, puisque les machines de SMT peuvent fonctionner vingt-quatre heures sur vingt-quatre sans obtenir des erreurs fatiguées ou faisantes, elles peuvent de manière significative augmenter la sortie de production et réduire des délais.
En dépit de leurs avantages, les machines de SMT ne sont pas sans leurs limitations. Par exemple, elles peuvent ne pas convenir à assembler certains types de composants électroniques, tels que les composants qui exigent des formes uniques ou peu conventionnelles. En plus, les machines de SMT peuvent être chères et exiger l'investissement franc significatif.
De façon générale, les machines de SMT sont allées bien à une partie intégrante de l'assemblage électronique, permettant à des sociétés de réduire de manière significative leur confiance dans la sortie de production de travail manuel et d'augmentation. Tandis qu'elles peuvent ne pas convenir à tous les types de composants électroniques, leurs avantages leur font un outil précieux pour les fabricants électroniques.
C'est la réponse au combien de travailleurs manuels peuvent être remplacés par une machine de transfert ? question. Merci de votre attention à la technologie électronique Cie., Ltd de Pékin Huawei Guochuang, nous sont un fournisseur de haute qualité d'équipement de SMT, peuvent entreprendre OEM, ODM, fabricants de source fiables, nous recherchent un agent global, notre information de contact : 15010550359 zhai 15931673319 liu.
,
|

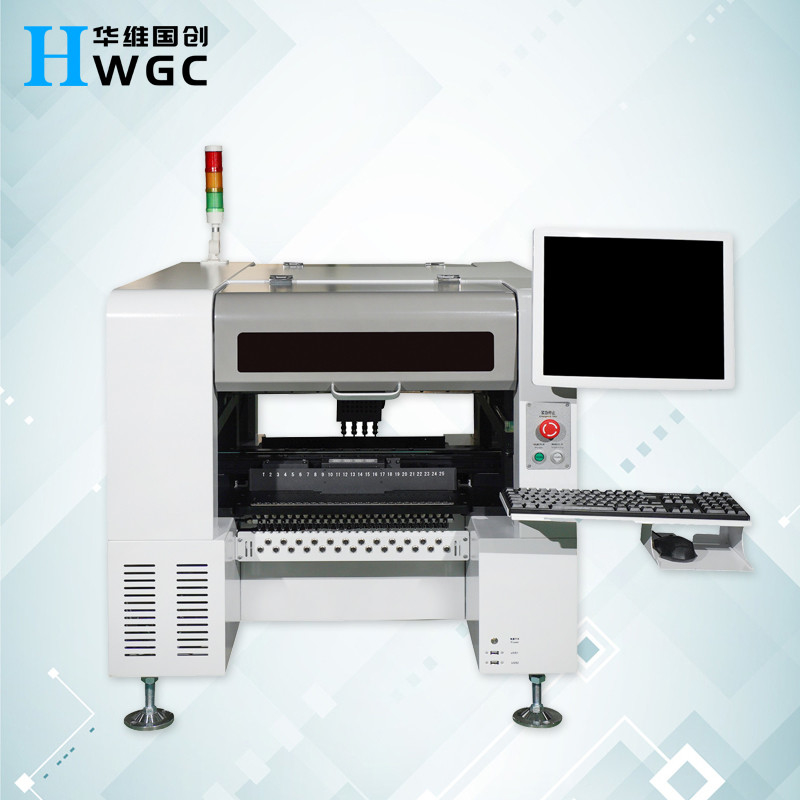

Nombre de têtes de placement
|
4 (de grande précision)
|
|
Nombre de plateaux d'IC
|
48
|
|
Nombre de conducteurs
|
50/44 (sujet au conducteur de 8mm)
|
|
Positionnement de l'exactitude
|
0.01mm
|
|
Répété montant l'exactitude
|
0.05mm
|
|
Montage de la gamme de vitesse de la résistance
|
composants de la capacité 5000-8000Pcs/h
|
|
Composants applicables
|
résistance, condensateur, puce, perle 0201-30*30mm etc. de lampe.
|
|
Région maximum soutenue de carte PCB
|
50*50mm- (50F) 350*190mm/(44F) 350*260mm
|
|
Conducteurs
|
conducteur électrique, conducteur pneumatique, conducteur vibrant, plateau etc. d'IC.
|
|
Dispositifs de reconnaissance
|
caméra x1, caméra rapide x4, caméra à haute précision x1 de marque de reconnaissance
|
|
Hauteur maximum des composants applicables
|
≤7mm
|
|
La carte PCB donnent le mode
|
entrée à trois étages, connexion automatique de gauche à droite, positionnement automatique de carte PCB
|
|
Mark Positioning
|
manuel/automatique
|
|
Méthode de programmation
|
programmation automatique après avoir manuellement importé des dossiers des coordonnées de carte PCB
|
|
Système de contrôle
|
Système de contrôle de HuaweiGuochuang
|
|
Longueur d'étape maximum d'axe DE X/Y
|
629mm*679mm
|
|
Voies d'axe DE X/Y
|
guide + tournevis de mouvement linéaire
|
|
Mode de mouvement d'axe DE X/Y
|
tringlerie intelligente d'accélération et décélération de courbe et de ligne, algorithme linéaire intégré d'interpolation.
|
|
Ordinateur pilote
|
ordinateur pilote industriel avec le processeur performant d'Intel
|
|
Ajustement de la méthode de voies
|
électrique
|
|
Gamme de tampon de bec
|
4.5mm
|
|
Longueur d'étape maximum d'axe de Z
|
20mm
|
|
Gamme d'angle pour des composants
|
±180°
|
|
Moteur
|
Série de moteur servo à C.A.
|
|
Conducteur
|
conducteur ultra-rapide de DSP
|
|
Conditions d'alimentation en air
|
filtre d'eau d'huile, ≥ 50L, filtre et stabilisateur etc. de la poussière de pression atmosphérique.
|
|
Approvisionnement de vide en bec
|
générateur de vide intégrant la fonction ultra-rapide d'éclat de vide
|
|
Gamme de pression d'alimentation en air
|
0.5-0.7Mpa
|
|
OS
|
OS intelligent de SMT de recherche et développement indépendante basé sur Windows
|
|
La carte PCB exige
|
bord de processus de 3-5mm en mode automatique
|
|
Affichage de vision
|
affichage-commande 17-inch industriel
|
|
Câble
|
câble flexible durable (10 millions de fois)
|
|
Alimentation d'énergie
|
220V 50/60Hz
|
|
Puissance moyenne
|
600W
|
|
Dimensions de machine
|
machine 1140*900*900mm de bureau
machine verticale 900*1140*1340mm
|
|
Poids
|
(machine de bureau) 210kg (machine verticale) 280kg
|
